Experimental-Technik
- Fallschirmauslösung -

Ein Beitrag von Rolf Stabroth


Alternativ zur Ausstoßladung möchte ich hier einmal ein Projekt einer mechanischen Fallschirmauslösung vorstellen.

In einer Plattform ist ein Server montiert, welcher die Ausstoßplattform (vor dem Start mit Gummiband gespannt) nach einer vorprogrammierten Zeit ausstößt. Die Elektronik dafür sitzt in der Spitze und wird dabei mit abgestoßen.
Hier sieht man die Ausstoßplattform an ihrem Gestänge in der Raketenrumpfspitze.
Der Fallschirm und die Raketenspitze ( mit der Ausstoßelektronik ) sind dann im Ernstfall abgestoßen.
Raketenspitze und Ausstoßmechanismus (entpannter Zustand). Die Spitze ist aus Buchenholz gedrechselt. Seitlich kann man die Kontaktdrähte zum Servomotor sehen, welcher die durch Gummizugband hinter der Servoplattform gespannten Ausstoßplattform, durch einen Haken freigiebt.
Der programmierbare elektronische Zeitgeber mit Piezo-Pieper zum Wiederauffinden.
Schaltplan und Layout habe ich von Achim.
Die Drehwiderstände habe ich teilweise durch Festwiderstände ersetzt.
Man nimmt eben, was die Bastelkiste hergibt.
Die Raketenspitze.
Im Inneren der 9V Block und die darüberliegende Auswurfelektronik.
Seitlich hinter dem Hauptschalter links liegt ein Magnetschalter, welcher beim Start den Zeitgeber einschaltet.
Ein kleiner Dauermagnet an der Startrampe hält den Magnetschalter auf OFF.

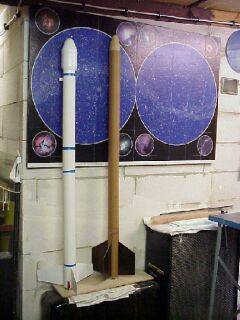

Hier meine beiden Großmodelle.
Rechts, noch ohne Farbgestaltung, das Model mit dem Ausstoßmechanismus im Inneren.
Gesamtgewicht mit Treibsätzen 1080g, Höhe 1370mm, Durchmesser 62mm (Pertinaxrohr).

Links ein Delta II ähnliches Modell, Höhe 1315, Durchmesser 63mm, Spitze 80mm (Papierummanteltes Schaumstoffrohr), Gewicht mit Treibsätzen dadurch nur 720g.

Hier noch ein MPEG-File das die Funktion demonstriert.


Anmerkung der RMT: Haben Sie auch Bilder und Berichte über Raketen oder Zubehör? Dann senden Sie uns diese. Wir Veröffentlichen diese mit Ihrem Namen. Noch Fragen?
